2 mm la ecartament: diagrame de conversie pentru dimensiunile foilor, sârmei, tuburilor și acului

Un desen de magazin cere un perete de 2 mm pe un tub de oțel îndoit. Confirmarea morii spune calibrul 14. Materialul sosește, peretele măsoară 1,9 mm, iar jocul dornului calculat pentru un perete de 2 mm nu se mai potrivește cu tubul de pe mașină. Nimic nu a fost comandat incorect intenționat. Ecartamentul și milimetrii pur și simplu nu descriu același lucru.

Răspunsul scurt: 2 mm este de aproximativ 14 calibrul pentru tabla de oțel, aproximativ 12 calibrul pentru tabla de aluminiu, aproximativ 12 AWG pentru sârmă și aproape 14 BWG pentru peretele tubului. Fiecare număr provine dintr-un sistem de măsurare diferit construit pentru un material diferit. Odată ce știți ce sistem se aplică piesei dvs., conversia durează câteva secunde în loc de primul articol respins.

2 mm la ecartament: tabel de conversie rapidă

2 mm este egal cu 0,0787 inci sau 78,7 mils. Tabelul de mai jos arată cel mai apropiat număr de ecartament în sistemele principale utilizate pentru tablă, sârmă și tub și cât de departe se află fiecare de 2 mm adevărat.

Citiți cu atenție ultima coloană. Calibrul 14 înseamnă 1,897 mm pe tablă de oțel carbon, 1,984 mm pe oțel inoxidabil și 2,108 mm pe tub, așa că o comandă de achiziție care spune că doar calibrul 14 lasă mai mult de 0,2 mm deschise interpretării.

De ce Gauge nu are un singur echivalent în metrică

Gauge este un obicei de numerotare, nu o unitate. Fiecare sistem urmărește o tranzacție care avea nevoie de prescurtare pentru a comanda material prin desen, mai degrabă decât prin măsurare. Același număr înseamnă așadar grosimi diferite, iar pasul dintre numerele adiacente nu este constant.

Patru familii acoperă aproape fiecare carcasă de 2 mm:

• Ecartamentul standard al SUA pentru tablă și plăci de fier și oțel, implicit pentru tabla de oțel carbon în America de Nord.
• Brown și Sharpe, utilizate pentru aluminiu, alamă și alte foi neferoase.
• AWG și SWG, utilizate pentru sârmă și tijă rotundă în America de Nord și Marea Britanie.
• Birmingham Wire Gauge și mese de frezat, utilizate pentru grosimea peretelui tubului.

Un convertor care returnează un singur număr pentru 2 mm este util doar dacă știți ce tabel l-a produs.

Tablă: Unde se află 2 mm în fiecare masă

Pentru tabla de oțel carbon, ecartamentul 14 este de 1,897 mm și ecartamentul 13 este de 2,278 mm, așa că o foaie adevărată de 2 mm cade între ele și mult mai aproape de ecartamentul 14. Când un desen necesită calibrul 14 și moara furnizează 2 mm, ambele părți acceptă de obicei înlocuirea, dar piesa este cu aproximativ 5% mai subțire decât indicația nominală.

Tabla inoxidabilă și galvanizată au propriile valori de calibre 14, 1,984 mm și 1,994 mm, ambele în 1% din 2 mm. Aluminiul este excepția. Sub Brown și Sharpe, 2 mm este cel mai aproape de 12 gauge la 2,052 mm, în timp ce 13 gauge la 1,829 mm este 8,5% lumină. Alegerea aluminiului de calibrul 13 pentru un design de 2 mm este o schimbare de design, nu o diferență de rotunjire.

Sistem automat de tăiere cu laser și teșire a tuburilor Gipfel Tăierea cu laser a tuburilor cu mai multe axe complet automatizată cu mandrine comutabile acceptă prelucrarea de înaltă precizie a țevilor; relevante atunci când diferențele de grosime afectează focalizarea, gazul și calitatea marginilor. Vizualizare produs →

Tăierea este, de asemenea, afectată. Poziția de focalizare, presiunea gazului de asistență și viteza de avans sunt setate din grosimea măsurată, iar tăierea unei foi de 1,897 mm cu un program scris pentru 2 mm tinde să lase zgură sau o margine mai aspră.

Sârmă: diametrul de 2 mm nu este pătrat de 2 mm

Pentru firul rotund solid, 2 mm este 12 AWG în America de Nord, unde 12 AWG măsoară 2,053 mm și 14 SWG în Marea Britanie, unde 14 SWG măsoară 2,032 mm. Același fir poartă două numere de calibre diferite, în funcție de standardul din spatele desenului.

Suprafața și diametrul sunt, de asemenea, ușor de confundat. Cablul electric este dimensionat după secțiune transversală, iar un conductor pătrat de 2,0 mm măsoară aproximativ 1,63 mm diametru, aproape de 14 AWG. Un fir solid cu diametrul de 2 mm, în schimb, are o secțiune transversală de 3,14 mm pătrat. Comandând unul când desenul înseamnă că celălalt vă lasă cu aproximativ 23% mai subțire în diametru sau cu 57% mai greu pentru aceeași lungime.

Mașină de îndoit CNC pentru țevi și sârmă din seria H&T Îndoit CNC pentru țevi de aluminiu, țevi de fier și sârme metalice cu încărcare automată și rază de îndoire reglabilă de 10–60 mm; util atunci când modificările diametrului firului afectează configurarea. Vizualizare produs →

La mașină, diametrul sârmei stabilește șanțul rolei de alimentare, raza de îndoire disponibilă de la matriță și compensarea elastică utilizată pentru a atinge unghiul final. Un fir de 1,9 mm într-un program construit pentru 2 mm se relaxează diferit și poate trece peste o toleranță unghiulară de 1 grad.

Tub și țeavă: de ce 2 mm este mai sigur decât un număr de calibre

Grosimea peretelui tubului cauzează cele mai multe probleme, deoarece nicio autoritate nu o guvernează. Unele mori moștenesc numere de la ecartamentul foii, iar altele urmează Birmingham Wire Gauge. Sub BWG, ecartamentul 14 este de 2,108 mm și ecartamentul 15 este de 1,829 mm, așa că un perete de 2 mm se află între ele, mai aproape de 14 BWG.

Grosimea peretelui controlează mai mult decât greutatea. Raportul dintre diametrul exterior și grosimea peretelui decide dacă o îndoire are nevoie de un dorn și cât de multă ovalitate apare la tangentă. Scăderea de la 2 mm la 1,829 mm crește acest raport cu aproximativ 9 procente pe un tub de 25 mm, care este adesea diferența dintre o îndoire care își păstrează forma și una care se aplatizează.

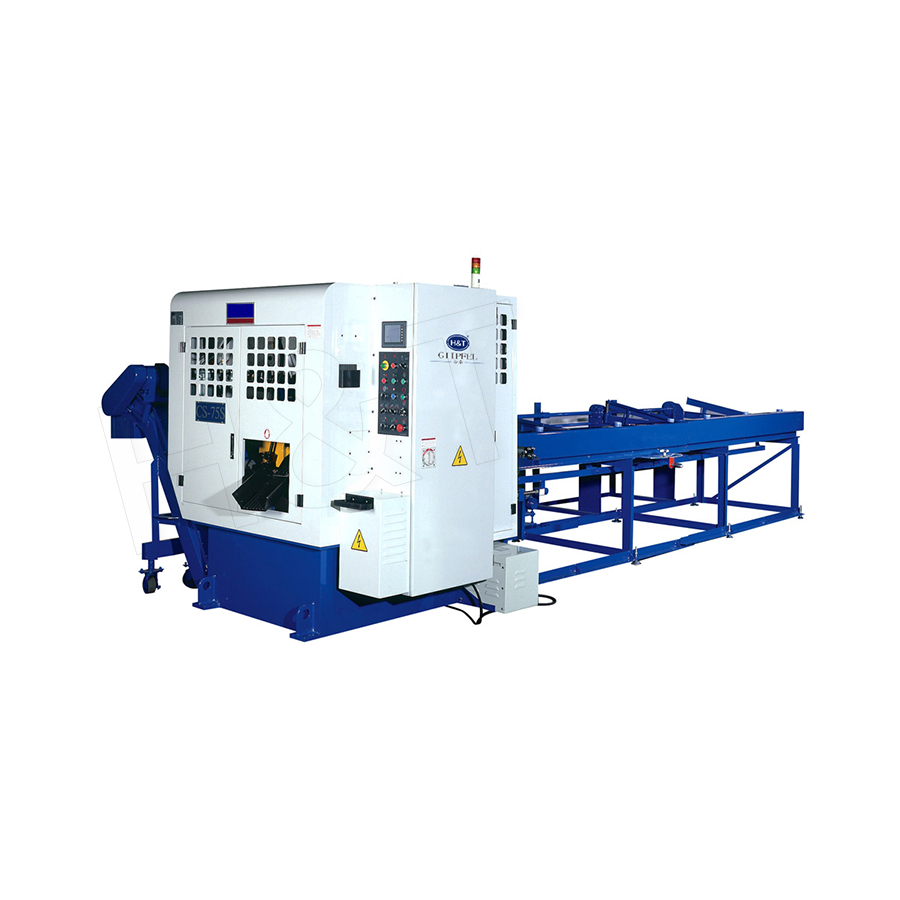

Mașină de tăiat cu ferăstrău la rece de precizie pentru bare metalice Ferăstrău la rece complet automat pentru oțel rotund, țevi, profile de aluminiu și aliaje de cupru, cu alimentare servo și freze din carbură; se potrivește tăierilor precise atunci când grosimea peretelui variază. Vizualizare produs →

De asemenea, tăierea schimburilor. Un set de ferăstrău la rece pentru un perete de 2 mm bavează diferit pe material de 1,8 mm, iar stațiile de teșire și debavurare urmează în aval. Amestecarea tubului nominal de 2 mm cu tubul numerotat de calibre este cel mai bine rezolvată înainte ca sculele să fie semnate. Pentru partea de îndoire a aceleiași decizii, vezi cum funcționează curbarea CNC .

Alte calibre care îndeplinesc 2 mm

Încă două sisteme par destul de des pentru a conta. Tubul de ac medical este numerotat după diametrul exterior conform ISO 9626, unde 14 G este de 2,109 mm și 15 G este de 1,829 mm, deci un tub de ac de 2 mm este numit 14 gauge. În lucrul cu film și folie, grosimea este exprimată în mils sau microni, iar 2 mm este 78,7 mils sau 2.000 microni. Deoarece unii furnizori de film tratează ecartamentul ca o miime de inch, iar alții ca o zece miime, un număr precum cel de 100 are nevoie de o definiție scrisă înainte de a plasa o comandă.

Ce diferență de 0,1 mm face la atelier

O abatere de 0,1 mm sună neglijabilă până când ajunge la un proces real. Consecințele obișnuite sunt previzibile:

• Rigiditatea la îndoire scade odată cu cubul de grosime, astfel încât un perete cu 5% mai subțire își pierde aproximativ 15% din rezistența la aplatizare.
• Matrițele de prindere, clemele și rolele de alimentare cu dimensiunea de 2 mm pot aluneca sau marca o suprafață de 1,9 mm, în special pe inox.
• Backback-ul elastic se deplasează cu o fracțiune de grad, care se acumulează pe o parte cu mai multe îndoiri.
• Calitatea tăierii cu laser, înălțimea bavurilor și aspectul teșiturii urmează peretele măsurat, nu pe cel nominal.
• Greutatea și costul urmează direct grosimea, așa că o foaie cu 5% mai subțire înseamnă cu aproximativ 5% mai puțin material plătit.

Riscul liniştit este cumpărarea. Trei mori cu ecartament 14 pot livra 1,87 mm, 1,90 mm și 1,95 mm, toate în cadrul propriei toleranțe comerciale. Dacă desenul indică doar gabarit, magazinul moștenește variația. Indicarea grosimii în milimetri cu o bandă explicită elimină argumentul.

Cum să convertiți 2 mm în ecartament fără a ghici

O scurtă listă de verificare menține conversia sinceră:

1. Confirmați materialul și forma: foaie, sârmă, tub, tub de ac sau film.
2. Identificați standardul din spatele desenului: US Standard Gauge, Brown and Sharpe, AWG, SWG sau BWG.
3. Convertiți valoarea manometrului în milimetri înainte de a o compara cu 2 mm.
4. Decideți dacă indicația este funcțională sau nominală și păstrați valoarea milimetrică controlând dacă este funcțională.
5. Puneți o bandă de toleranță pe comanda de achiziție, de exemplu 2,0 mm plus sau minus 0,05 mm.
6. Verificați certificatul morii sau măsurați prima livrare înainte de a lansa programul de scule.

Două minute de verificare la cotație sunt mai ieftine decât un prim articol care eșuează la grosime.

2 mm la ecartament se rezumă la o singură idee: 2 mm este o măsurătoare, iar gauge este o convenție de denumire. Tabla de oțel are în mod normal calibrul 14, foaia de aluminiu este mai aproape de calibrul 12, firul este de 12 AWG sau 14 SWG, iar peretele tubului este aproape de 14 BWG. Numărul este de încredere numai atunci când materialul și standardul sunt denumite lângă el.
