Mașină de îndoit tuburi NC — îndoire cu control numeric — se referă la utilizarea unei mașini de îndoit țevi cu control numeric care execută instrucțiuni de îndoire programate pentru a modela tuburile și țevile metalice în unghiuri precise și configurații cu mai multe axe. Spre deosebire de sistemele complet CNC (care folosesc feedback servo în buclă închisă pe toate axele), mașinile de îndoit tuburi NC utilizează de obicei o combinație de control digital semi-deschis și acţionare hidraulică sau servo pentru a oferi îndoire de înaltă precizie la un cost al echipamentului mai accesibil.

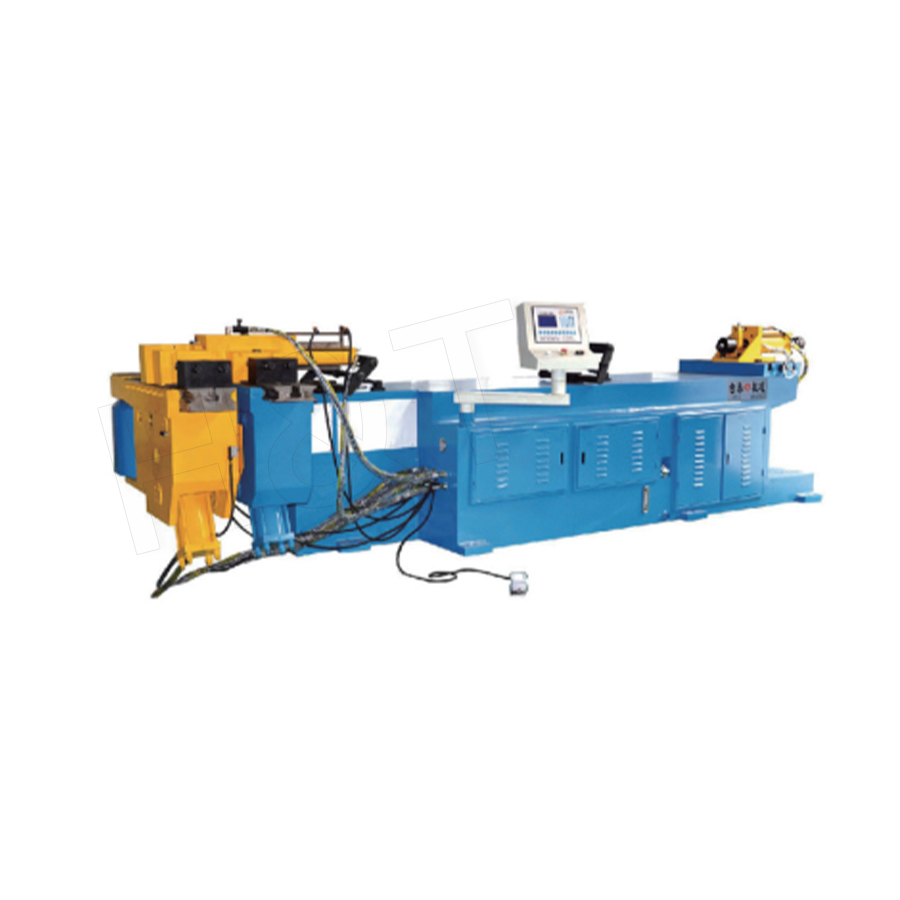

Mașina de îndoit țevi NC cu un singur cap integrează mecanică, sisteme electrice, hidraulice și control digital într-o platformă unificată. Utilizează o matriță de îndoire rotativă pentru a înfășura și a modela țevile și acceptă controlul legaturilor pe mai multe axe, permițând operatorilor să introducă trasee complexe de îndoire a țevilor 3D direct pe ecranul de control. Sistemul calculează și execută automat secvența de îndoire, realizând o prelucrare fără sudură de la fitinguri 2D simple la fitinguri 3D complexe. Ei structură cu un singur cap rezultă o mașină mai compactă, cu un centru de greutate mai scăzut, ceea ce o face deosebit de potrivită pentru mediile de prelucrare de precizie cu spațiu limitat la podea sau cerințe pentru rigiditate structurală ridicată.
Principiul de funcționare al mașinii de îndoit țevi cu un singur cap NC
Secvența de îndoire a unei mașini NC cu un singur cap urmează un proces structurat, fiecare axă îndeplinind o funcție definită în cadrul ciclului general:
- Încărcarea și prinderea tubului: Tubul este încărcat în mandrina sau prindere și fixat în siguranță. Matrița de clemă se închide pe tubul din apropierea matriței de îndoire, prevenind alunecarea în timpul îndoirii.
- Poziționarea avansului (axa Y): Căruciorul avansează tubul la distanța programată de la linia centrală a matriței de îndoire — stabilind punctul tangent pentru curba următoare.
- Rotația tubului (axa B): Tubul se rotește la orientarea unghiulară corectă pentru următorul plan de îndoire. Pentru piesele 2D, această axă rămâne fixă; pentru piesele 3D cu mai multe planuri, indexarea precisă a axei B între coturi este esențială.
- Îndoire (axa C): Brațul de îndoire se rotește în jurul matriței, trăgând tubul în unghiul de îndoire programat. Sistemul NC aplică o supraîndoire precalculată pentru a compensa revenirea elastică.
- Retragerea sculei: Se retrag matrița de prindere, matrița de presiune și (dacă este folosit) dornul. Brațul de îndoire revine în poziția sa de origine, iar tubul avansează pentru următoarea îndoire.
Acest ciclu se repetă pentru fiecare îndoire din program. Un îndoit NC obișnuit completează un tub de lichid de răcire auto cu 6 coturi în aproximativ 45-90 de secunde , în funcție de diametrul tubului și de numărul de repoziții necesare axei B.
Avantajele designului NC cu un singur cap
Amprentă compactă și rigiditate structurală ridicată
Arhitectura cu un singur cap concentrează toate forțele de îndoire într-un punct de pe cadrul mașinii, permițând un design mai compact, cu profil mai mic, în comparație cu alternativele cu mai multe capete. Înălțimea redusă coboară centrul de greutate al mașinii, îmbunătățind rigiditatea la sarcina de încovoiere și reducând eroarea unghiulară indusă de vibrații. Cerințele de spațiu de podea sunt de obicei 30-50% mai puțin decât configurațiile echivalente cu mai multe capete.
Intrare rentabilă în mașina de îndoit țevi NC de precizie
Mașinile NC cu un singur cap oferă costuri de achiziție substanțial mai mici decât sistemele complet electrice CNC - de obicei 40-60% din preț a unui model CNC comparabil, oferind în același timp control digital pe mai multe axe, repetabilitate adecvată pentru majoritatea aplicațiilor auto și industriale generale și capacitatea de a stoca și rechema sute de programe de producție.
Programarea traseului 3D din ecranul de control
Operatorii pot introduce valorile Y (distanța de avans), B (unghiul de rotație) și C (unghiul de îndoire) pentru fiecare îndoire direct pe panoul de control NC. Sistemul calculează corecțiile elastice pe baza datelor de material pre-stocate și execută automat secvența completă de îndoire 3D. Stocare program pentru 200 sau mai multe programe parte este standard, permițând schimbarea rapidă între numerele de piesă fără re-setare manuală.
Potrivit pentru precizie și medii cu spațiu limitat
Designul cu un singur cap cu profil redus, rigiditate ridicată este deosebit de apreciat în producția de instrumente de precizie și în producția de componente aerospațiale, unde vibrațiile induse de mașină trebuie reduse la minimum, iar spațiul de podea este la un nivel superior. Contopirea redusă a unui singur cap de îndoire îmbunătățește, de asemenea, acuratețea geometrică pe tuburile lungi cu coturi strâns distanțate, unde configurațiile cu mai multe capete pot introduce erori de aliniere.
Specificații de performanță a mașinii de îndoit tuburi NC
| Parametru | Un singur cap NC tipic | Semnificație |
|---|---|---|
| Gama OD al tubului | Ø6 – Ø76 mm | Acoperă tuburi auto și industriale generale |
| Precizia unghiului de îndoire | ±0,3° | Suficient pentru majoritatea aplicațiilor hidraulice și auto |
| Precizia lungimii de avans | ±0,3 mm | Controlează distanța tangentă dintre coturi |
| Numărul de axe controlate | 3–5 | Y, B, C matriță de presiune și clemă |
| Stocarea programului | 200 de programe | Rechemare rapidă pentru producția de amestecuri mari |
| Unghi maxim de îndoire per trecere | 190° | Permite curbe în U și forme de peste 180° |
Aplicații industriale ale mașinii de îndoit țevi NC
Productie de piese auto
Îndoitoarele NC cu un singur cap sunt utilizate pe scară largă de furnizorii de automobile Tier-2 și Tier-3 pentru producerea de conducte de combustibil, tuburi de frână, furtunuri de răcire și tuburi de șasiu. Combinația de control digital cu mai multe axe, precizie adecvată ( ±0,3° unghiul de îndoire) și costurile mai mici ale echipamentelor le fac alegerea preferată acolo unde cerințele de toleranță pe piesă nu necesită precizia completă a buclei servo a mașinilor CNC-toate electrice.
Fabricare de instrumente medicale și de precizie
Designul compact cu un singur cap și structura amortizată la vibrații fac ca îndoitoarele NC să fie potrivite pentru îndoirea tuburilor cu diametru mic în componentele dispozitivelor medicale (axuri de endoscop, tuburi pentru instrumente chirurgicale) și instrumente de precizie în care stabilitatea mecanică a mașinii de îndoit afectează direct calitatea pieselor. Diametrul exterior al tubului în aceste aplicații este de obicei în intervalul de Ø4–Ø25 mm cu toleranțe unghiulare strânse.
Producția de componente aerospațiale
Pentru componentele hidraulice aerospațiale și ale conductelor de combustibil, Mașină de îndoit țevi NC oferă precizia și trasabilitatea programului cerute de standardele de calitate precum AS9100. Operatorii pot stoca și reaminti parametrii specifici pentru material elastic pentru titan, oțel inoxidabil și aliaje de aluminiu, asigurând rezultate consecvente de îndoire pe loturi de materiale cu proprietăți mecanice ușor diferite.
Tuburi industriale generale și HVAC
Îndoirea țevilor de cupru pentru refrigerare, fabricarea liniilor hidraulice industriale și formarea țevilor de mobilier beneficiază toate de echilibrul de precizie, flexibilitate și cost al unui singur cap NC. Magazinele de joburi apreciază în mod special capacitatea de a stoca sute de programe pentru diferite părți ale clienților și de a le reaminti instantaneu, minimizând timpul de configurare între lucrări.
Mașină de îndoit țevi NC vs. mașină de îndoit CNC: Alegerea tehnologiei potrivite
Decizia între mașina de îndoit NC și CNC depinde în primul rând de cerințele de toleranță a piesei, volumul producției, complexitatea piesei și bugetul. Ambele tehnologii sunt adecvate pentru diferite segmente de piață:
- Alegeți mașina de îndoit țevi NC când: toleranța unghiului de îndoire de ±0,3° este acceptabilă; piesele au până la 8-10 coturi; volumele de producție sunt medii (5.000–50.000 de piese pe schimb pe an pe număr de piesă); iar bugetul de capital este o constrângere primară.
- Alegeți îndoirea complet electrică CNC când: cerințele de toleranță sunt ±0,1° sau mai stricte; piesele necesită matrițe cu mai multe stive (2–4 raze per parte); este necesară producția automată de mare volum cu integrare robotică; sau controlul servo complet în buclă închisă este impus de standardele de calitate.
Pentru mulți furnizori de automobile de nivel mediu și ateliere de lucru de precizie, o mașină NC cu un singur cap reprezintă soluția optimă de cost-performanță - oferind control digital, stocare program și repetabilitate la o fracțiune din investiția necesară pentru un sistem CNC complet servo.
Întrebări frecvente despre mașina de îndoit țevi NC
Poate o mașină de îndoit țevi NC să gestioneze geometriile tuburilor 3D cu mai multe planuri?
Da. Mașinile NC cu un singur cap cu o axă B (rotire a tubului) pot produce configurații complete de tuburi 3D cu mai multe planuri prin rotirea tubului la orientarea unghiulară corectă între coturi. Operatorul introduce valorile Y, B și C pentru fiecare îndoire în controlul NC, iar mașina execută secvența automat. Piese cu până la 8–12 curburi în mai multe planuri sunt produse în mod obișnuit pe mașini NC cu un singur cap.
Cum configurez compensarea returului elastic pe un îndoit NC?
Compensarea elastică la mașinile NC este setată de obicei prin îndoirea unei piese de probă, măsurarea unghiului real după revenirea elastică și introducerea unui factor de corecție în control. Sistemul NC adaugă această corecție la toate îndoirile ulterioare pentru acel program. Odată stabilit pentru o anumită combinație de material și rază, factorul de corecție este stocat împreună cu programul și aplicat automat pe viitoarele execuții de producție - eliminând recalificarea atunci când aceeași lucrare este repetă.
Ce întreținere necesită un îndoit hidraulic NC?
Sarcinile cheie de întreținere includ: înlocuirea uleiului hidraulic și a filtrului fiecare 2.000 de ore de funcționare ; lubrifierea lagărelor brațului îndoit și a șinelor de transport la fiecare 500 de ore; inspecția și înlocuirea suprafețelor de uzură a sculelor (inserții de prindere, plăcuțe de matriță sub presiune) la fiecare 50.000–200.000 de cicluri de îndoire, în funcție de abrazibilitatea materialului; și verificarea calibrării trimestriale a codificatoarelor unghiulare. Un program structurat de întreținere preventivă reduce, de obicei, timpul neplanificat cu 40–60% .
