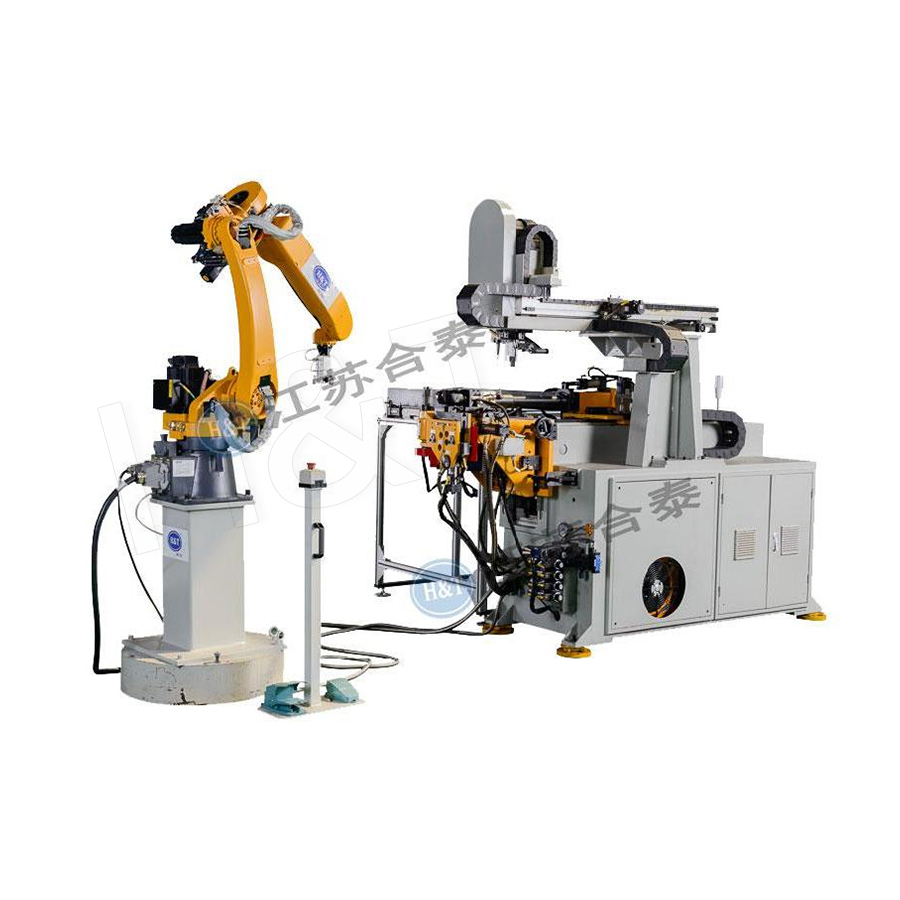

Îndoirea tubului robot se referă la integrarea profundă a unuia sau mai multor roboți industriali cu mașini CNC de îndoit tuburi pentru a forma un sistem complet automatizat capabil să execute ciclul complet de producție de îndoire a tuburilor - alimentare, prindere, poziționare, prindere, îndoire, reprindere pentru repoziționare și descărcare - cu intervenție minimă sau zero a operatorului. Robotul se ocupă de toate funcțiile de mișcare și poziționare a materialului, în timp ce mașina de îndoit execută secvența de îndoire programată sub control CNC.
Această integrare transformă o celulă de îndoire semi-automată convențională (unde un operator încarcă, poziționează și scoate manual fiecare tub) într-un sistem de producție cu lumini stinse sau aproape de stingere. Celulele de îndoire a tuburilor robot procesează tuburi cu diferite diametre, grosimi de perete, raze de îndoire și geometrii 3D complexe prin flexibilitatea robotului. Mișcare pe 6 axe —reglarea automată a poziției de prindere, a orientării și a forței de strângere pentru fiecare specificație a tubului, fără a necesita reechipare mecanică a sistemului de încărcare/descărcare.
Cum funcționează o celulă de îndoire a tuburilor robot
O celulă de îndoire a tuburilor robot integrează mai multe sisteme care comunică printr-un controler central al celulei, coordonând toate operațiunile într-un ciclu de producție sincronizat:
- Revista Tube și prezentare: Tuburile drepte sunt depozitate într-o magazie sau într-un încărcător de pachete. Un mecanism de separare a tuburilor (vibrator, cu role sau servomotor) prezintă câte un tub în poziția de ridicare a robotului, cu orientarea aliniată la direcția de apropiere a robotului.
- Ridicarea robotului și poziționarea inițială: Uneltele de la capătul brațului (EOAT) ale robotului – o prindere personalizată concepută pentru intervalul de diametre ale tubului – preia tubul din magazie și îl transportă la mandrina sau clema mașinii de îndoit. Robotul poziționează tubul cu adâncimea de inserție programată și orientarea unghiulară pentru prima îndoire.
- Prinderea mașinii de îndoit și prima îndoire: Colierul mașinii de îndoit se închide pe tub. Robotul își poate elibera prinderea (dacă mașina de îndoit are un cărucior integrat) sau poate menține o reținere coordonată. Mașina de îndoit CNC execută prima îndoire cu unghi precis servo-controlat, viteza și poziția dornului.
- Reprinderea pentru curbele ulterioare: După prima îndoire, robotul prinde din nou tubul în poziția corectă pentru lungimea de avans și unghiul de rotație al următoarei curbe. Această secvență de re-prindere – care este cea mai complexă provocare de coordonare în îndoirea tubului robot – este preprogramată cu trasee verificate de coliziuni pentru fiecare tranziție de îndoire din fiecare program de piesă.
- Finalizare și descărcare: După îndoirea finală, robotul transportă tubul finit către un indicator de inspecție, un transportor, un dispozitiv de stivuire sau o stație de procesare din aval (formare, marcare sau asamblare). Controlerul celulei inițiază imediat următorul ciclu pe măsură ce robotul se întoarce la magazie.
Avantajele cheie ale îndoirii tuburilor robotizate
Creștere dramatică a debitului
A îndoirea tubului robot celula funcționează continuu peste tot 24 de ore pe zi, 7 zile pe săptămână cu doar scurte opriri pentru reumplerea revistei și întreținerea periodică. În comparație cu o mașină de îndoit îngrijită manual, care operează o tură de 8 ore, o celulă robot poate obține 2,5–3 ori mai multe părți pe săptămână calendaristică de la aceeași mașină de îndoit - un câștig de productivitate care justifică de obicei integrarea robotului în 12-24 de luni în producția de automobile de volum mediu.
Calitatea și trasabilitatea pieselor consistente
Încărcarea manuală introduce variații de la un tub la altul în adâncimea de inserție și orientarea unghiulară care contribuie la împrăștierea dimensională în piesa finită. Încărcarea robotului elimină această sursă de variație, realizând repetabilitatea inserției ±0,2 mm și ±0,05° — Îmbunătățirea capacității de proces (Cpk) a dimensiunilor critice de îndoire cu de obicei 0,3–0,5 puncte Cpk în comparație cu operarea manuală. Datele de producție ale fiecărei piese (calea robotului utilizat, parametrii de îndoire, timpul ciclului) sunt înregistrate automat în raport cu numărul de serie al piesei pentru o trasabilitate completă.
Productie flexibila cu mai multe produse
Mișcarea pe 6 axe a robotului și EOAT programabil îi permit să manevreze tuburi de diferite diametre, lungimi și grosimi ale peretelui fără reechilibrarea mecanică a sistemului de încărcare. Comutarea între programele piesei necesită doar o selecție a rețetei software - robotul, mașina de îndoit și controlerul de celule încarcă toți parametrii corecti simultan. Cu sisteme EOAT cu schimbare rapidă (schimbătoare automate de scule la încheietura mâinii robotului), modificările diametrului se completează în mai puțin de 2 minute .
Procesare paralelă cu mai multe matrițe
Un singur robot poate servi simultan mai multe mașini de îndoit — o arhitectură celulară în care robotul încarcă Mașina 1 în timp ce Mașina 2 este îndoită, apoi se transferă la Mașina 2 în timp ce Mașina 1 se îndoaie. Această abordare de partajare a mașinii poate crește producția totală de celule prin 30–50% peste celulele robotului cu o singură mașină și reduce timpul de inactivitate al robotului (perioada în care robotul așteaptă ca mașina să-și finalizeze ciclul de îndoire) la aproape zero.
Îndoirea tubului robot vs. îndoirea manuală și automată CNC
| Factor | Îndoirea tubului robot | Îndoitor CNC cu avans automat | Îndoit CNC manual |
|---|---|---|---|
| Ore de funcționare/zi | Până la 24 de ore | Până la 24 de ore | 8–16 ore (ture) |
| Flexibilitatea mixului de produse | Înalt (robot cu 6 axe) | Mediu (axă de avans fixă) | Ridicat (operatorul se adaptează) |
| Consistență dimensională parte-la-parte | Cel mai înalt | Înalt | Moderat |
| Servire cu mai multe mașini | Da (1 robot: 2–3 mașini) | Nu | Da (1 operator: 2 mașini) |
| Costul investiției | Înaltest | Mediu | Cel mai scăzut |
| Rambursarea rentabilității investiției (tipic) | 12-24 luni | 6–18 luni | Imediat |
Proiectarea sculelor la capătul brațului (EOAT) pentru îndoirea țevilor
Sculele de la capătul brațului robotului sunt una dintre cele mai critice decizii de inginerie într-o celulă de îndoire a tuburilor robot. EOAT trebuie să prindă în siguranță tubul în mai multe poziții de-a lungul ciclului de îndoire, să se adapteze la toate diametrele tubului din amestecul de produse și să reziste forțelor generate în timpul îndoirii fără a permite alunecarea tubului:
- Grip cu bloc în V cu falcă paralelă: Cel mai comun design pentru manipularea tuburilor rotunde. Două blocuri în V (potrivite cu diametrul exterior al tubului) se închid pe tub din părți opuse. Forța de prindere este servo-reglată pentru a preveni marcarea suprafeței pe tuburile lustruite sau acoperite, menținând în același timp o fixare sigură în timpul transferului.
- EOAT rotativ al încheieturii mâinii: Pentru tuburile care necesită rotație (repoziționarea axei B) între coturi, un modul rotativ al încheieturii mâinii de pe EOAT permite robotului să rotească tubul în jurul axei sale longitudinale, independent de axele încheieturii mâinii robotului, crescând flexibilitatea de programare și reducând complexitatea traseului pentru piesele 3D complexe.
- Sistem EOAT cu schimbare rapidă: Un schimbător automat de scule se montează pe încheietura mâinii robotului, permițându-i acestuia să aleagă dintre 2-5 dispozitive de prindere pre-etajate de diferite dimensiuni în interiorul celulei. Acest sistem permite robotului să manipuleze tuburi din Ø10 mm până la Ø76 mm într-o singură celulă fără modificări manuale ale EOAT între numerele de piesă.
- Detecție forță/cuplu: Un senzor de forță-cuplu pe 6 axe între încheietura mâinii robotului și EOAT detectează forțele de contact neașteptate în timpul inserării tubului, prevenind deteriorarea sculelor și declanșând oprirea în siguranță dacă tubul nu este prezentat corect sau dacă apare o abatere de poziție.
Aplicații industriale ale îndoirii tuburilor robotizate
Linii de producție auto Tier-1
Îndoirea tubului robot celulele sunt echipamente standard la furnizorii auto Tier-1 care produc conducte de frână, șine de combustibil, sisteme de evacuare și conducte de refrigerant pentru aer condiționat. O celulă tipică produce 800–1.500 de ansambluri de tuburi pe schimb de geometrie complexă a tubului 3D, cu inspecție automată în proces integrată în calea de descărcare a robotului pentru a obține Verificare dimensională 100%. fiecare parte înainte de a intra în tamponul de expediere.
Componente aerospațiale și de apărare
Liniile hidraulice ale aeronavei, tuburile sistemului de combustibil și componentele sistemului pneumatic sunt produse în celule de îndoire a robotului, unde combinația de poziționare consecventă, înregistrarea completă a parametrilor digitale și integrarea cu inspecția CMM creează înregistrarea de calitate conformă cu AS9100 necesară pentru componentele critice pentru zbor. Capacitatea robotului de a manipula tuburi fragile de titan cu mișcare controlată, fără vibrații este deosebit de valoroasă în aplicațiile aerospațiale.
HVAC și sisteme de refrigerare
Liniile de refrigerant din cupru pentru sistemele de aer condiționat, formele de tuburi în ac de păr pentru serpentinele evaporatorului și condensatorului și ansamblurile colectoare sunt produse pe celule de îndoire a tuburilor robot integrate cu stații de formare a capătului și de testare a scurgerilor. Robotul permite producția continuă de mai multe produse pe dimensiunile liniilor de agent frigorific de la Ø6 mm până la Ø28 mm pe o singură celulă, susținând o gamă largă de produse de echipamente HVAC OEM.
Întrebări frecvente despre îndoirea tuburilor robot
Ce volum de producție justifică investiția în îndoirea tubului robot?
Investiția în celulele robotului este de obicei justificată la volumele anuale de producție de 100.000 sau mai multe ansambluri de tuburi pe an per familie de piese , sau atunci când combinația de volum, complexitatea piesei și cerințele de calitate creează un avantaj cost-pe-piesă față de îndoirea manuală. Familiile de linii de frână pentru automobile (mai multe variante care împart aceeași celulă robot și mașină de îndoit) deseori cumulează la 300.000-800.000 de ansambluri pe an per celulă, oferind un ROI puternic în cadrul 12-18 luni .
Cum este programată mișcarea de reprindere a robotului pentru tuburi 3D complexe?
Căile de reprindere sunt programate offline folosind un software de simulare care modelează robotul, mașina de îndoit, tubul în starea sa îndoită curentă și toate sculele. Software-ul generează trasee de robot fără coliziuni pentru fiecare tranziție de re-prindere și simulează ciclul complet de îndoire la viteza de producție pentru a verifica că nu există interferențe. Validarea finală a căii se efectuează pe celula fizică cu o rulare de probă cu viteză mică înainte de lansarea în producție. Fiecare program de piesă stochează traseul complet al robotului, parametrii de îndoire și înregistrarea de simulare ca un pachet digital legat.
Ce se întâmplă când celula robot întâmpină un defect al tubului sau un blocaj?
Celulele moderne de îndoire a robotului încorporează mai multe straturi de detectare a defecțiunilor: senzorul de forță-cuplu de pe încheietura mâinii robotului detectează rezistența neașteptată în timpul introducerii tubului; sistemele de viziune de pe magazie verifică separarea și orientarea corectă a tuburilor înainte de ridicare; iar mașina de îndoit monitorizează curentul servo pentru forța de îndoire anormală (indicând un defect al tubului sau blocaj al dornului). La detectarea defecțiunii, celula efectuează o oprire în siguranță, înregistrează evenimentul de eroare cu ștampila de timp și datele senzorului și trimite o alertă operatorului pentru intervenție. Procedurile clare de recuperare a defecțiunilor programate în controlerul celulei minimizează timpul de repornire până la, de obicei 2-5 minute pentru tipurile comune de defecte.
