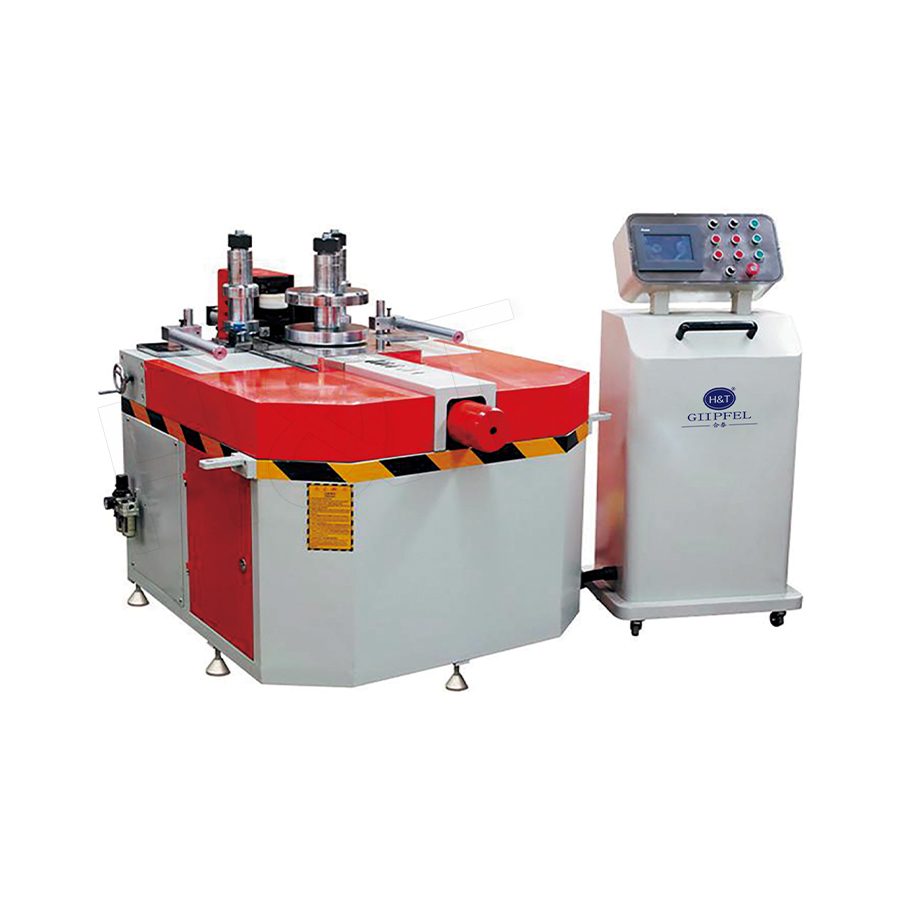

Mașină de îndoit cu rulare 3D este un proces de formare a metalului controlat de CNC care utilizează trei sau mai multe role reglabile independent pentru a îndoi continuu profile metalice, tuburi sau plăci în geometrii curbe complexe în spațiul tridimensional. Spre deosebire de curbarea 2D convențională, care produce arce circulare simple într-un singur plan, mașina de îndoit 3D controlează simultan curbura piesei de prelucrat în direcțiile X, Y și Z, permițând producerea de curbe spațiale, cum ar fi elice, arce compuse, elipse, parabole și trasee 3D libere.
Cele trei role funcționează ca un sistem de deformare progresivă: pe măsură ce piesa de prelucrat este alimentată între ele, poziția fiecărei role este reglată independent de servomotor sub control CNC, generând o deformare plastică localizată care îndoaie secțiunea transversală în traseul curbat țintă. repetabilitatea poziționării rolelor CNC de aproximativ 0,01 mm permite producerea de componente arhitecturale, aerospațiale și structurale complexe care ar fi imposibil de realizat cu echipamente de îndoire manuală sau 2D.
Cum funcționează mașina de îndoit cu rulare 3D
Principiul formării cu trei role
Într-o configurație standard cu trei role, două role servesc ca role de sprijin/de antrenare (fixe sau reglabile în poziție), iar o rolă este rola de îndoire (reglabilă pe verticală). Pe măsură ce piesa de prelucrat trece între role, deplasarea verticală a rolei de îndoire determină raza locală de curbură la punctul de contact. Prin variarea continuă a acestei deplasări pe măsură ce profilul este introdus, poate fi produsă o curbă cu rază continuu variabilă, mai degrabă decât un arc cu rază fixă, pe toată lungimea piesei de prelucrat.
Formarea spațială 3D
Pentru producția de curbe 3D adevărate, ansamblul rolei este montat pe un sistem care permite, de asemenea, reglarea laterală (axa Y) și rotație (rauire) a punctului de contact al rolei pe măsură ce profilul trece. Acest lucru permite ca direcția de îndoire să se schimbe continuu de-a lungul lungimii piesei de prelucrat, producând forme elicoidale, curbe compuse și răsucite spațial. Sistemul CNC interpolează toate axele rolelor simultan, transpunând geometria curbei țintei 3D într-o secvență coordonată de mișcare a rolelor cu mai multe axe.
Îndoire cu mai multe treceri pentru raze strânse
Pentru raze mai strânse decât pot fi obținute într-o singură trecere (de obicei, raporturi R/secțiune-înălțime mai mici de 5:1 pentru secțiunile structurale), programul CNC execută treceri multiple cu deplasarea rolei crescândă treptat, îndoind treptat profilul până la raza țintă, fără a suprasolicita materialul. Numărul de treceri necesare depinde de ductilitatea materialului și de raza țintă; secțiunile din aluminiu pot necesita 3-5 pase , în timp ce metalele mai moi pot atinge ținta în 1-2 treceri.
Avantajele tehnice cheie
Repetabilitate ridicată și precizie CNC
Poziționarea rolelor servomotor cu feedback al codificatorului realizează repetabilitatea poziției rolelor 0,01 mm , care se traduce printr-o consistență a razei mai bună de ±0,5% pe toată lungimea profilului. Această precizie este critică pentru structurile arhitecturale în care componentele curbe identice trebuie asamblate cu goluri uniforme ale îmbinărilor și pentru cadrele aerospațiale în care abaterea curbei afectează performanța aerodinamică.
Stres rezidual scăzut și stabilitate dimensională
Pentru că Mașină de îndoit cu rulare 3D distribuie treptat și progresiv deformația la încovoiere de-a lungul lungimii profilului — în loc să o aplice într-un singur punct ca în îndoirea prin presare — distribuția tensiunilor reziduale în piesa finită este mai uniformă și mai mică. Acest lucru are ca rezultat o mai bună stabilitate dimensională în timp, o elasticitate redusă după formare și un risc mai mic de deformare întârziată în timpul operațiunilor de sudare sau acoperire din aval.
Gamă largă de tipuri și dimensiuni de profil
Mașinile de îndoit cu rulare 3D găzduiesc o secțiune transversală largă a profilelor structurale și arhitecturale, echipând rolele cu caneluri sau suprafețe plane adaptate la profil:
- Tuburi și țevi rotunde (Ø20 mm până la Ø500 mm)
- Secțiuni goale pătrate și dreptunghiulare (20×20 până la 400×200 mm)
- Oțel unghiular (L30×30 până la L200×200 mm)
- Canal de oțel (secțiuni U / C, până la C300)
- Grinzi în H și grinzi în I (până la HEA 300 și mai grele la mașinile mari)
- Extrudari personalizate din aluminiu (secțiuni T, secțiuni Z, profile de perete cortină)
- Placă plată (pentru preformarea conului și a capului plat)
Automatizare și măsurare integrată
Sistemele avansate ale mașinilor de îndoit cu rulare 3D integrează măsurarea online a razei, folosind senzori de distanță cu laser sau calculatoare de curbură bazate pe codificatori, care furnizează datele geometriei curbei în timp real înapoi controlerului CNC. Sistemul ajustează automat pozițiile rolelor pentru a corecta abaterile dintre raza reală și raza țintă la mijloc, fără a opri mașina. Acest control al razei în buclă închisă reduce ratele de deșeuri pe profile complexe din 5–15% (buclă deschisă) a sub 1% .
Comparație: mașină de îndoit cu rulare 3D față de alte metode de îndoire pentru profile
| Criteriu | Mașină de îndoit cu rulare 3D | Stretch Bending | Apăsați îndoire |
|---|---|---|---|
| Curbe spațiale 3D | Da (capacitate nativă) | Limitat (constrâns la morți) | Nu |
| Curbe cu rază variabilă | Da (continuu) | Limitat | Nu |
| Dimensiunea maximă a profilului | Mare (HEA 300) | Mare | Mediu |
| Comandă elastică | Bun (buclă închisă) | Excelent (<0,5°) | Moderat |
| Costul sculelor pe profil | Scăzut (seturi de caneluri pentru role) | Ridicat (matriță personalizată pe rază) | Mediu |
| Cel mai bun pentru | Curbe 3D complexe, variabila R | Arcuri lungi și uniforme, spate joase | Scurte curbe discrete |
Aplicații industriale ale mașinii de îndoit cu rulare 3D
Construcții Arhitecturale și Structurale
Mașină de îndoit cu rulare 3D este tehnologia principală pentru producerea elementelor structurale curbate din oțel în clădiri cu deschidere mare, copertine de stadion, acoperișuri terminale de aeroport și poduri pietonale. Grinzile structurale în I, secțiunile goale și profilele de canal îndoite în geometrii elicoidale sau curbe compuse sunt utilizate în mod obișnuit în scări caracteristice, balustrade curbate și noduri de cadru spațial unde curba își schimbă direcția în spațiul 3D.
Cadre pentru vehicule auto și feroviare
Arcurile de acoperiș, împrejurimile ferestrelor și șinele structurale laterale ale caroseriei pentru autobuze, vagoane și vehicule speciale urmează trasee complexe de curbe 3D care se conformează suprafeței de design exterioară a vehiculului. Mașina de îndoit cu rulare 3D produce aceste elemente structurale curbate din extruzii de aluminiu sau secțiuni goale din oțel într-o singură trecere a mașinii, cu o precizie a razei suficientă pentru asamblarea directă în cadrul vehiculului fără operațiuni suplimentare de montare.
Construcții navale și structuri offshore
Cadrele corpului navei, grinzile curbe ale punții și coturile de țevi în structurile superioare ale platformelor offshore necesită îndoirea pe rază mare a secțiunilor grele de oțel. Mașinile de îndoit cu rulare 3D pentru aplicații de construcții navale pot procesa secțiuni de până la 600 mm × 300 mm cu grosimi de perete de până la 30 mm, oferind curbele compuse cerute de geometria carenei navei fără distorsiunea termică asociată cu îndoirea la căldură.
Structuri solare și energetice
Șinele curbe de montare pentru panouri solare pe acoperișuri curbate sau fațadele clădirilor, cadrele nacelei turbinelor eoliene și sistemul de stocare a energiei care adăpostește elementele structurale, toate beneficiază de capacitatea mașinii de îndoit cu rulare 3D de a produce profile de aluminiu ușoare, curbate precis, care se conformează geometriilor complexe ale suprafețelor arhitecturale sau inginerești.
Întrebări frecvente despre mașina de îndoit cu rulare 3D
Cum este programată o curbă 3D în mașină?
Geometria curbei 3D țintă este de obicei definită ca un nor de puncte, spline sau curbă NURBS într-un model CAD 3D. Software-ul de programare offline a importat această geometrie, discretizează curba în comenzi de poziție a rolei la intervale definite de incrementare a avansului, aplică compensarea returului și generează programul CNC cu mai multe axe. Programul poate fi validat prin simulare înainte de prima îndoire fizică, reducând resturile de prim articol pe geometrii complexe.
Care este raza minimă de curbură realizabilă pentru secțiunile structurale?
Pentru o secțiune pătrată pătrată din oțel structural standard (de exemplu, RHS 100×100×5 mm), raza minimă de îndoire realizabilă prin laminare la rece este de aproximativ 8–12× înălțimea secțiunii (800–1.200 mm raza liniei centrale) fără distorsiuni semnificative ale secțiunii transversale. Razele mai strânse necesită treceri multiple cu tratament termic intermediar sau utilizarea laminarii asistate de dorn, care este disponibilă pe mașini specializate.
Are loc distorsiunea secțiunii transversale (ovalizarea) în timpul mașinii de îndoit cu rulare 3D?
Da, un anumit grad de ovalizare a secțiunii transversale sau deformarea flanșei este inerentă îndoirea rolei. Pentru tuburile rotunde, ovalizarea la îndoire este de obicei limitată la 3–8% din DO nominală când raza de îndoire este mai mare de 10× OD. Pentru secțiunile pătrate și dreptunghiulare, bombarea laterală la raza exterioară poate fi controlată prin caneluri de role potrivite pentru profil care susțin toate cele patru laturi în timpul îndoirii. Pentru grinzi în I și canale, flambajul benzii este prevenit prin ajustarea vitezei și presiunii rolei de îndoire pentru a menține ratele de deformare controlate.
