Mașină de îndoit tuburi CNC se referă la procesul de utilizare a tehnologiei de control numeric computerizat (CNC) pentru a îndoi cu precizie tuburile și țevile metalice în unghiuri, raze și forme geometrice cu mai multe planuri predefinite. O mașină de îndoit tuburi CNC integrează un sistem complet de servomotor cu structuri mecanice de precizie - inclusiv matrițe de îndoire, matrițe de cleme, matrițe de presiune, dornuri și matrițe de ștergător - toate coordonate în timp real de controlerul CNC pentru a executa secvențe complexe de îndoire automat și repetat.
Mașinile de îndoit tuburi CNC sunt indispensabile în liniile moderne de producție automatizate din piese de automobile, construcții navale, conducte energetice, aerospațiale și industriile instrumentelor de precizie. Capacitatea lor de a executa programe de îndoire 3D complexe, cu mai multe raze, dintr-o singură configurație – fără re-jigging manual – le face tehnologia de alegere oriunde geometria tubului, debitul și consistența calității sunt critice.
Cum funcționează mașina de îndoit tuburi CNC

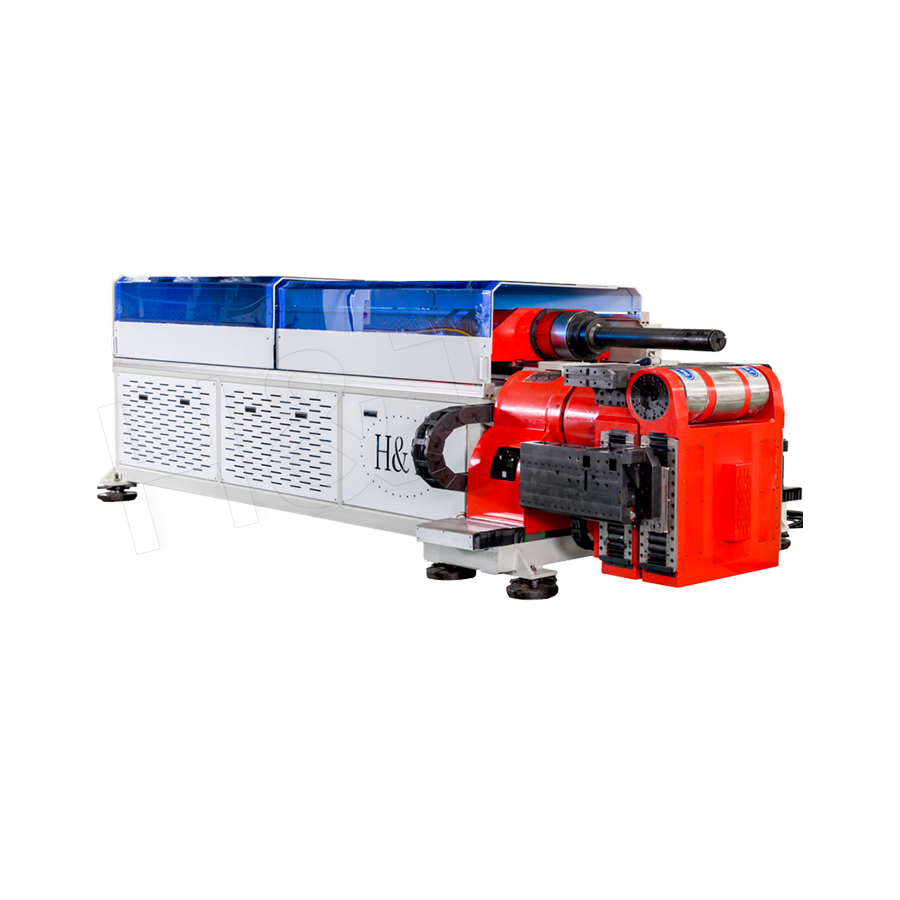

The Mașină de îndoit tuburi CNC procesul este guvernat de o secvență coordonată de axe servocontrolate. Pentru un singur cap tipic Mașină de îndoit țevi CNC , axele controlate includ:
- Axa Y (alimentarea căruciorului): Avansează tubul în poziția de îndoire programată de-a lungul axei longitudinale a tubului.
- Axa B (rotația tubului): Rotește tubul la orientarea unghiulară corectă înainte de fiecare îndoire, permițând secvențe de îndoire 3D cu mai multe planuri, o caracteristică cheie pentru mașini de îndoit tuburi manipularea pieselor complexe.
- Axa C (unghi de îndoire): Acționează brațul de îndoire și matrița prin unghiul de îndoire țintă, cu compensare automată a supraîndoirii cu elastic, aplicată de sistemul CNC.
- Axele matriței de presiune și ale matriței de prindere: Aplicați strângere controlată și forță de impuls axială în timpul îndoirii pentru a gestiona subțierea peretelui și a preveni șifonarea, asigurând calitatea ambelor Mașină de îndoit țevi CNCs și alte tehnologii de formare a tuburilor.
- Axa dornului: Poziționează dornul intern pentru a susține orificiul tubului în punctul de îndoire, prevenind prăbușirea în coturile cu rază strânsă, deosebit de important în mașini de îndoit tuburi pentru tuburi delicate sau de înaltă presiune.
Controlerul CNC execută secvența completă de îndoire - Y, B, C, clemă, matriță de presiune, dorn - simultan și în sincronizare, completând fiecare îndoire în cât mai puțin 3-8 secunde . Un tub de frână auto cu 10 curbe, de exemplu, este de obicei completat în sub 60 de secunde timpul total al ciclului, prezentând eficiența Mașină de îndoit țevi CNCs în producție de mare volum.
Mașină de îndoit tuburi CNC cu un singur stivă vs. Multi-Stack Die
Una dintre cele mai importante decizii de configurare în Mașină de îndoit tuburi CNC este numărul de stive de matrițe montate pe capul de îndoire. Această alegere are un impact direct pe durata ciclului pe piesă, costul sculelor și complexitatea piesei, indiferent dacă echipamentul este utilizat ca sistem standard de tuburi sau ca un sistem mai specializat. mașină de îndoit țevi :

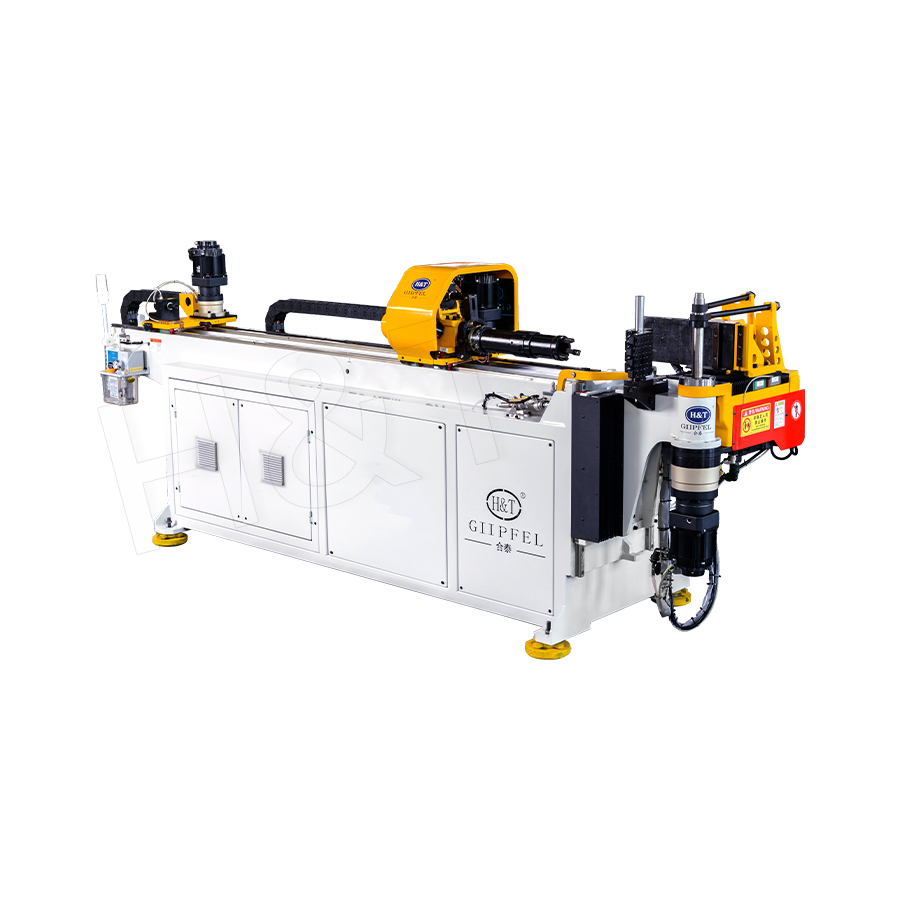

Mașină de îndoit tuburi CNC cu matriță single-stack
O configurație cu o singură stivă montează o matriță de îndoire (o rază) pe capul de îndoire. Aceasta este configurația standard pentru piesele în care toate îndoirile au aceeași rază sau în care volumul de producție nu justifică investiția în mai multe stive. Mașinile cu un singur stiva oferă avantajele simplității, costurilor mai mici cu scule și întreținerii ușoare. Ele sunt utilizate pe scară largă pentru tuburile de sub caroserie auto, cadrele de mobilier și liniile hidraulice generale, unde o singură rază de curbură acoperă toate cerințele de producție, inclusiv aplicații precum Mașină de îndoit tuburi CNC for automotive pipe producție.

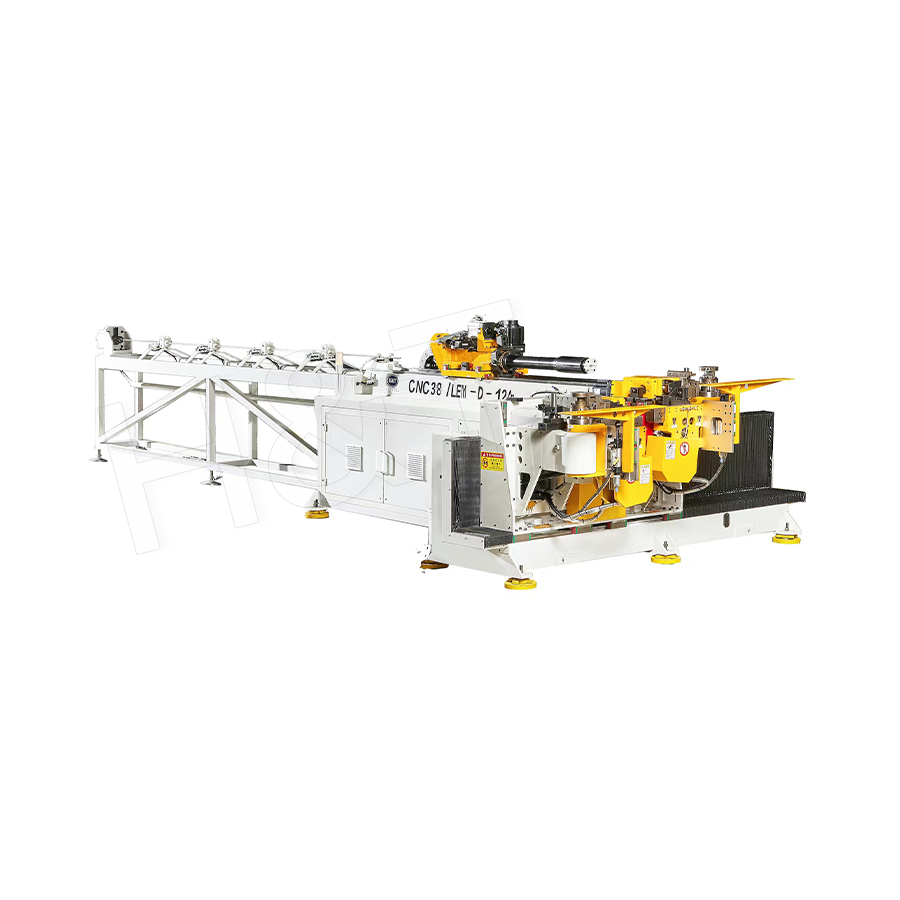

Mașină de îndoit tuburi CNC cu două stive, trei stive și mai multe stive
Configurațiile de matrițe cu mai multe stive montează două, trei sau mai multe matrițe cu rază de îndoire diferite pe o turelă comună sau pe un cap de îndoire stivuit. Sistemul CNC indexează automat matrița corectă pentru fiecare îndoire fără intervenția operatorului. Acest lucru elimină necesitatea de a opri mașina și de a schimba sculele atunci când o piesă necesită îndoiri cu raze diferite - un avantaj critic pentru ansamblurile de tuburi complexe, în special atunci când se manipulează materiale precum oțelul inoxidabil în Mașină de îndoit tuburi CNC for stainless steel pipe aplicatii. Beneficiile cheie includ:
- Reducerea timpului de ciclu: Eliminarea schimbărilor manuale a matrițelor reduce timpul total al ciclului parțial cu 40–70% pe piesele cu mai multe raze în comparație cu setările secvențiale cu o singură stivă.
- Complexitatea părții: Permite producția de piese cu 2-4 raze de curbură diferite într-un singur ciclu de program, cum ar fi șine complexe de combustibil pentru automobile, colectoare de evacuare și linii hidraulice aerospațiale.
- Producție fără echipaj: Cu toate razele disponibile pe mașină, producția complet automatizată și nesupravegheată de piese complexe este fezabilă atunci când este combinată cu sisteme de încărcare automată.
| Configurare | Raze de îndoire per configurare | Cel mai bun pentru | Costul sculelor |
|---|---|---|---|
| Un singur stivă | 1 | Piese cu o singură rază, volum mare | Scăzut |
| Dublu stiva | 2 | Tuburi auto, ansambluri cu 2 raze | Mediu |
| Trei stive | 3 | Conducte complexe hidraulice/combustibil | Mediu-High |
| Multi-stiva (4) | 4 sau mai multe | Aerospațiale, colectoare cu mai multe raze | Înalt |
Avantajele cheie ale mașinii de îndoit tuburi CNC
Precizie și repetabilitate
Servoacționarea completă elimină jocul și deviația hidraulică inerente sistemelor mai vechi. Modern Îndoit tuburi CNC atinge repetabilitatea unghiului de îndoire de ±0,1° și precizia lungimii de alimentare a căruciorului de ±0,2 mm —permite acceptarea primului articol și producția stabilă fără ajustări la mijlocul tirajului. Acest nivel de consecvență este esențial pentru liniile de frână auto, unde toleranțele de aliniere a montajului sunt măsurate în zecimi de milimetru.
Compensare automată a returului
Controlerul CNC stochează coeficienții de retur specifici materialului și îndoiește automat fiecare îndoire cu cantitatea calculată, astfel încât tubul să revină la unghiul țintă exact. Acest lucru elimină încercarea și eroarea manuală necesară cu îndoitoarele NC sau manuale, reducând deșeurile de configurare 60–80% la schimbarea materialelor sau a grosimii peretelui, o capacitate întâlnită în mod obișnuit în cele avansate Îndoit țevi CNC .

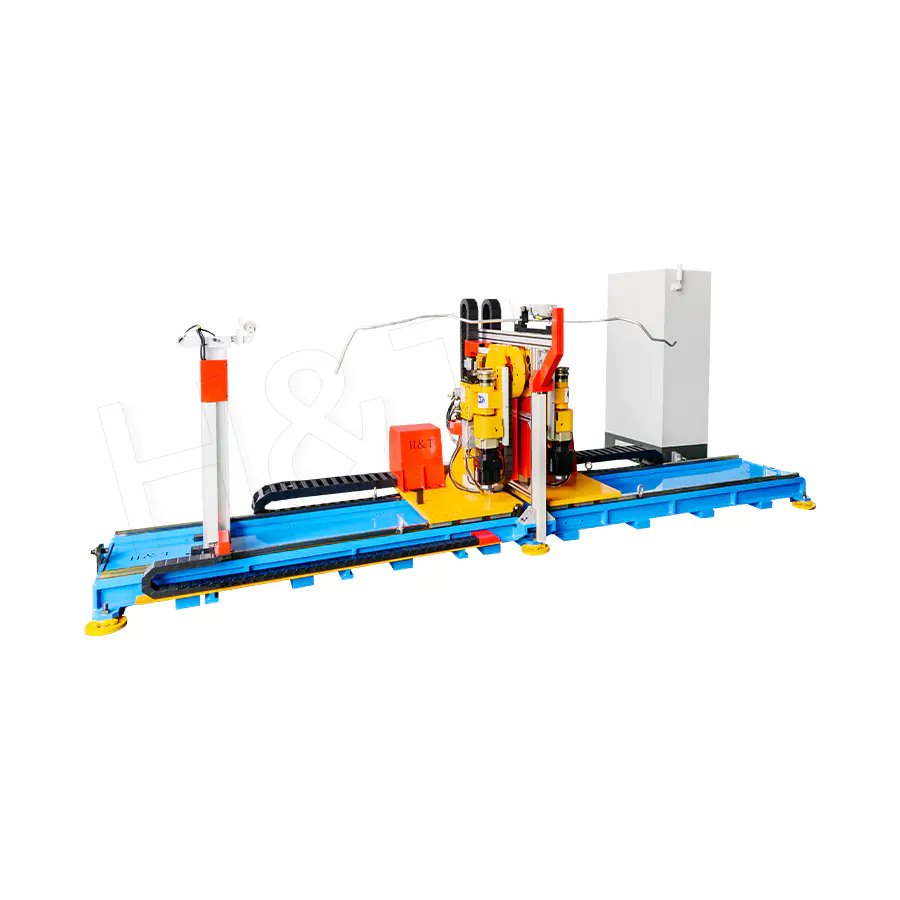

Capacitate complexă de piese 3D
Operatorii pot importa geometria tubului 3D direct din fișierele CAD (IGES, STEP) în software-ul de programare offline al mașinii de îndoit. Software-ul calculează automat secvența de îndoire Y-B-C, verifică coliziunile sculelor și generează programul mașinii, eliminând toate calculele manuale din proces. Piese cu până la 20 sau mai multe curburi în mai multe planuri poate fi programat și dovedit într-o singură zi de lucru, valorificând pe deplin capacitățile unui modern Îndoitor de tuburi CNC .
Integrare cu linii automate de producție
Îndoitoarele CNC sunt proiectate pentru integrarea cu sisteme robotizate de încărcare/descărcare, mașini de formare finală din aval și stații de inspecție bazate pe viziune. Comunicarea prin protocoale industriale standard (EtherCAT, PROFINET) permite îndoitorului să primească comenzi de producție de la un MES și să raporteze parametrii reali de îndoire pentru trasabilitate - sprijin Trasabilitate 100% parte necesare în lanțurile de aprovizionare auto Tier-1 și aerospațiale, indiferent dacă se utilizează a Îndoitor de tuburi CNC sau a Îndoit țevi CNC .
Mașină de îndoit tuburi CNC vs. îndoire NC vs. îndoire manuală
| Caracteristica | Mașină de îndoit tuburi CNC | Îndoire NC | Îndoire manuală |
|---|---|---|---|
| Precizia unghiului de îndoire | ±0,1° | ±0,3–0,5° | ±1–3° |
| Îndoire 3D pe mai multe planuri | Da (automat) | Limitat | Nu |
| Compensarea înapoi | automată | Semi-automat | Proba manuală |
| Suport de matriță cu mai multe stive | Da | Rareori | Nu |
| Import program CAD | Da (IGES/STEP) | Nu | Nu |
| Integrarea automatizării | plin | Parțial | Nune |
Materiale aplicabile și specificații pentru tuburi
Mașină de îndoit tuburi CNC mașinile pot procesa o gamă largă de materiale, cu condiția ca forța de strângere a mașinii, cuplul de îndoire și sculele să fie potrivite cu proprietățile materialului. În multe fabrici moderne, an mașină automată de îndoit tuburi CNC îmbunătățește și mai mult consistența și productivitatea în diferite tipuri de materiale:
- Oțel carbon și oțel slab aliat: Cel mai comun substrat. Formabilitate bună pentru raporturi grosimea peretelui/OD peste 1:30. Sculele standard cu inserție din carbură asigură o durată lungă de viață.
- Oțel inoxidabil (304, 316L): O rată mai mare de întărire prin elasticitate și de întărire necesită o compensare sporită a supraîndoirii și unelte mai grele. Razele de curbură ar trebui să fie cel puțin 2× tub OD pentru a evita fisurarea suprafetei.
- Aliaje de aluminiu (6061, 6063): Necesită recoacere la condiția T0 pentru îndoirea cu rază strânsă. Forțe mai mici de formare permit viteze mai mari de îndoire, reducând timpul ciclului cu 20–30% în comparație cu oțelul de același OD.
- Cupru și alamă: Ductilitatea excelentă permite curbe strânse (R/D până la 1,0) fără suport de dorn în configurații cu pereți subțiri. Folosit pe scară largă în HVAC și îndoirea tuburilor de refrigerare.
- Titan: Necesită materiale de scule specializate, lubrifiere și viteză de îndoire controlată. Formarea la cald la 200–300°C este uneori necesară pentru curbele cu rază strânsă pe titanul de gradul 9.
Mașinile de îndoit cu un singur cap CNC tipice manipulează diametrul exterior al tuburilor de la Ø6 mm până la Ø130 mm , cu grosimi ale peretelui de la 0,5 mm la 10 mm, în funcție de dimensiunea cadrului mașinii și capacitatea de antrenare. Mulți cumpărători globali își aprovizionează echipamente precum Mașină de îndoit tuburi CNC soluții pentru a echilibra performanța și eficiența costurilor.
Aplicații industriale ale mașinii de îndoit tuburi CNC
Producție de automobile
Un vehicul tipic pentru pasageri conține 15–40 de ansambluri de tuburi îndoite în sistemele de frână, combustibil, răcire a transmisiei, servodirecție și aer condiționat. Linii de mașini de îndoit tuburi CNC cu matrițe cu mai multe stive și formare finală integrată - adesea configurate ca mașină automată de îndoit tuburi CNCs -produce aceste componente la rate de 400–1.200 de ansambluri pe schimb cu trasabilitate deplină la parametrii de formare.
Aerospațial și Apărare
Liniile hidraulice ale aeronavei funcționează la până la 5.000 PSI în intervale extreme de temperatură. Filarea și îndoirea CNC a tuburilor de titan și oțel inoxidabil trebuie să îndeplinească standardele de calitate AS9100, fiecărei piese fiindu-i atribuit un număr de serie unic legat de programul său de îndoire, operator, lot de material și înregistrarea inspecției.
Conducte de energie și construcții navale
Platformele offshore, navele GNL și instalațiile industriale de procesare necesită coturi de tuburi cu diametru mare în sistemele de conducte de înaltă presiune. Îndoitoarele CNC pentru țevi cu pereți grei (DE până la 168 mm, perete de până la 16 mm) oferă unghiurile de îndoire precise și pozițiile axei neutre necesare pentru calculele tensiunii la conducte și conformitatea cu desenul izometric, cu multe proiecte care utilizează echipamente provenite din Mașină de îndoit tuburi CNC producatori.
Întrebări frecvente despre mașina de îndoit tuburi CNC
Cum este generat un program de mașină de îndoit tuburi CNC dintr-un model CAD 3D?
Geometria liniei centrale a tubului 3D este exportată din software-ul CAD ca fișier IGES sau STEP și importată în software-ul de programare offline al mașinii de îndoit. Software-ul extrage valorile Y (avans), B (rotație) și C (unghi de îndoire) pentru fiecare îndoire, aplică compensarea elastică specifică materialului, efectuează simularea coliziunii între tub și scule și emite programul mașinii. Timpul de configurare a primului articol este de obicei redus la sub 30 de minute pentru o piesă cu 10 îndoiri folosind acest flux de lucru.
Ce cauzează unghiuri de îndoire inconsecvente pe un îndoit CNC și cum este corectat?
Cele mai frecvente cauze sunt variația materialului de retur (călziri diferite ale materialelor având rezistențe de curgere ușor diferite), sculele uzate (spații de joc crescute) sau devierea forței de prindere/moare de presiune. Sistemele CNC moderne abordează acest lucru prin stocarea bazelor de date specifice materialului, folosind feedback-ul codificatorului pentru a verifica unghiurile reale de îndoire și actualizarea automată a parametrului de corecție cu elastic după fiecare piesă dacă este integrat un indicator de unghi în linie.
De câte stive de matrițe am nevoie pentru aplicația mea?
Dacă toate îndoirile tuturor pieselor pe care le va produce mașina dvs. au aceeași rază, este suficientă o matriță cu o singură stivă. Dacă piesele necesită două raze diferite, o stivă dublă este soluția cea mai rentabilă. Pentru trei sau mai multe raze sau pentru schimbarea frecventă a produsului în mai multe numere de piese, o configurație cu trei sau mai multe stive minimizează timpul de nefuncționare la schimbare și maximizează utilizarea mașinii.
Care este raza minimă de îndoire care poate fi realizată cu un îndoit CNC?
Cu un dorn, matriță de ștergător și îndoire de impuls (comprimarea tubului axial în timpul îndoirii), îndoiți razele liniei centrale de 1,0–1,5× tub OD sunt realizabile pe oțel carbon și cupru. Oțelul inoxidabil și aluminiul necesită de obicei un minim de 2× OD pentru a evita fisurarea suprafetei. Raze mai strânse sunt posibile cu scule încălzite sau recoacere intermediară între trecerile de îndoire.
