Mașini de prelucrare a tuburilor se referă la o categorie largă de echipamente industriale utilizate pentru tăierea, îndoirea, formarea, teșirea, finisarea la capăt și automatizarea manipulării tuburilor, țevilor și profilelor metalice de la materia primă la componenta finită. Este coloana vertebrală a fabricării de precizie a tuburilor în industria auto, aerospațială, HVAC, dispozitive medicale, construcții și energie. , unde componentele tubului trebuie să îndeplinească simultan toleranțe dimensionale strânse, standarde de calitate a suprafeței și cerințe de volum mare de producție.
Mașinile moderne de prelucrare a tuburilor integrează controlul CNC, sistemele de servomotor și automatizarea în linie pentru a înlocui operațiunile manuale sau semi-manuale cu procese repetabile, de mare viteză, care reduc forța de muncă, risipa de materiale și costul pe piesă. O linie completă de prelucrare a tuburilor poate prelua tuburi bobine sau drepte și poate livra componente finite, inspectate, gata pentru sudare sau asamblare - totul într-un singur flux de lucru integrat.
Cinci categorii de bază de mașini de prelucrare a tuburilor
Mașinile de prelucrare a tuburilor sunt organizate în categorii specializate, fiecare abordând o fază distinctă a fluxului de lucru de fabricare a tuburilor:
Seria de formare a țevilor și a profilelor
Această serie acoperă mașini care modelează benzi plate sau skelp în tuburi rotunde, pătrate, dreptunghiulare sau cu profil personalizat printr-un proces continuu de deformare. Morile cu tuburi din această categorie produc tub sudat la viteze de 20–120 de metri pe minut în funcție de material și grosimea peretelui, făcându-le echipamentul cu cel mai mare randament din lanțul de producție a tuburilor. Acestea sunt folosite pentru fabricarea tubului brut cu care lucrează apoi toate utilajele de procesare din aval.
Seria de automatizare a liniilor de producție
Echipamentele din seria de automatizare conectează mașinile de procesare individuale în linii de producție integrate, gestionând alimentarea materialului, transferul, orientarea, tamponarea și ieșirea fără intervenție manuală între stații. Această categorie include sistemele automate de alimentare cu tuburi, unitățile de transfer robotizate, încărcătoarele de pachete și sistemele de integrare a transportoarelor. Automatizarea bine concepută poate crește debitul liniei cu 40–70% și poate reduce cerințele directe de muncă cu 60–80% comparativ cu mașinile individuale îngrijite manual.
Seria de tăiere și teșire a tuburilor
Această serie include ferăstraie circulare pentru metale (semiautomate și complet automate), ferăstrău la rece și linii integrate de tăiere-teșire care taie tuburile la lungimi precise și pregătesc simultan fețele de capăt pentru sudare, filetare sau asamblare. Precizia de tăiere a ±0,05 mm și teșirea la geometriile standard de pregătire a sudurii (cum ar fi teșirea de 37,5° conform ASME B16.25) sunt capabilități standard ale acestei serii.
Seria de formare a capătului tubului
Mașinile de formare de capete extind, reduc, evazați, cordon sau capetele tuburilor de presă în geometrii specifice necesare pentru conexiunile prin împingere, fitingurile de compresie, cuplajele hidraulice și îmbinările structurale. Dispozitivele hidraulice de formare cu o singură cursă pot finaliza o operație de formare în sub 3 secunde pe capătul tubului , permițând producția de volum mare de componente ale liniilor de fluide auto și conexiuni HVAC.
Fabricarea fitingurilor pentru tuburi de precizie
Această categorie specializată acoperă mașinile dedicate fabricării fitingurilor de precizie - coturi, teuri, reductoare, cuplaje și nipluri - care conectează secțiunile de tub în sisteme de fluide, gaze și structurale. Aceste mașini combină capacitățile de formare la rece, ambutișare adâncă, laminare filetată și inspecție pentru a produce fitinguri care îndeplinesc standarde dimensionale precum ISO 4200, ASME B16.9 și DIN 2605.
Avantajele cheie ale mașinilor moderne de prelucrare a tuburilor CNC
| Avantaj | Beneficiu practic | Câștig de performanță tipic |
|---|---|---|
| Servo control CNC | Precizie repetabilă pe toată perioada de producție | Repetabilitate dimensională ±0,05–0,1 mm |
| Stocarea și rechemarea programului | Comutare rapidă între tipurile de piese | Comutare în 5–15 minute față de ore manual |
| Automatizare în linie | Producție continuă fără echipaj | Reducerea cu 60-80% a muncii directe |
| Tăiere și formare integrate | Mai puțini pași de manipulare, mai puține daune între procese | Reducere cu 20-40% a inventarului WIP |
| Gestionarea căldurii și vibrațiilor | Previne deformarea termică a suprafețelor tăiate | Tăieri fără bavuri, durată de viață extinsă a sculei |
Cum funcționează o linie tipică de prelucrare a tuburilor
Un flux de lucru complet de prelucrare a tuburilor integrează mai multe categorii de mașini în succesiune:
- Intrarea materiei prime: Tuburile sau bobinele drepte sunt încărcate în linie prin alimentatoare de fascicule sau decoilers; sistemul de automatizare separă și orientează tuburile individuale pentru prelucrarea în aval.
- Tăiere la lungime: Tuburile trec prin seria de tăiere — un ferăstrău circular automat sau un ferăstrău la rece — unde sunt tăiate la lungimi programate cu o precizie de ± 0,05 mm și simultan teșite la unul sau ambele capete.
- Formare finală: Tuburile tăiate sunt transferate la mașini de formare a capetelor unde capetele tuburilor sunt extinse, reduse, evazate sau bordate în funcție de geometria de montaj necesară pentru asamblarea finală.

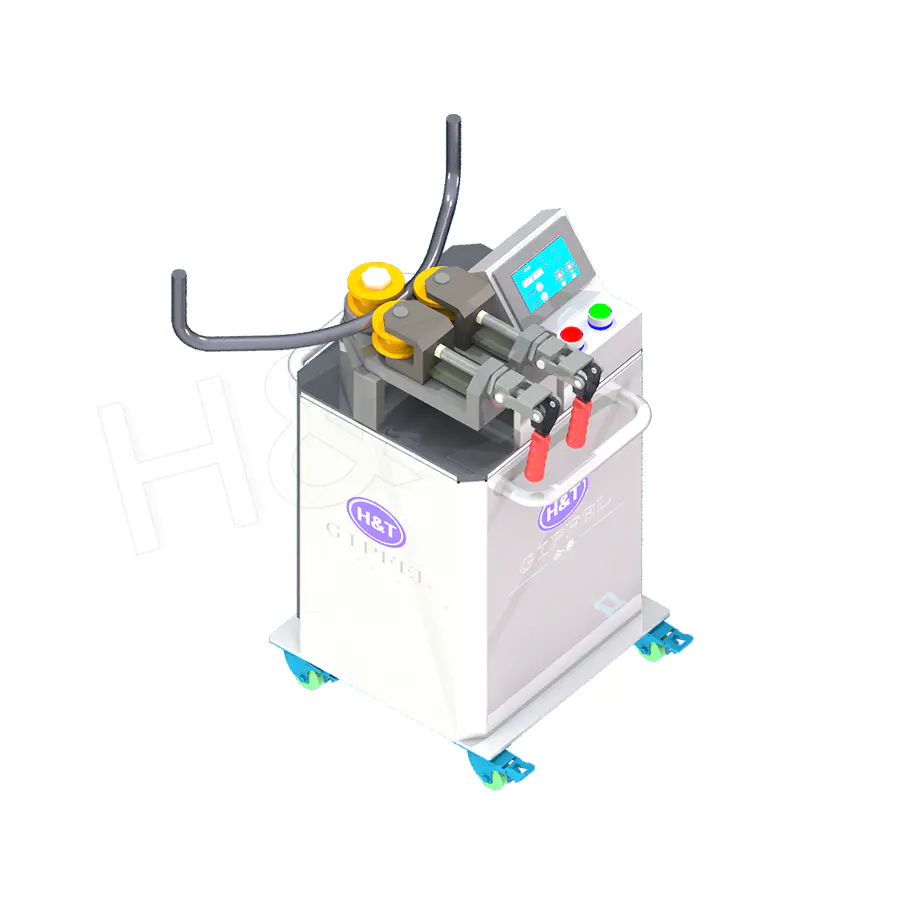

- Îndoire (dacă este necesar): Pentru componentele care necesită geometrie curbă — țevi de eșapament, conducte hidraulice, conexiuni HVAC — tuburile trec prin mașini de îndoit CNC cu un singur sau cu dublu cap care execută trasee de îndoire 3D programate. Piața globală pentru acest echipament a crescut semnificativ, mașinile CNC de îndoit tuburi din China sunt acum adoptate pe scară largă de producătorii din Europa, America de Nord și Asia de Sud-Est pentru combinația lor de precizie, fiabilitate și prețuri competitive.
- Inspecție și ieșire: Componentele finite trec prin verificarea dimensională (măsurare cu laser sau măsurare go/no-go) și sunt colectate, numărate și ambalate pentru livrare sau transfer la stația de sudură sau asamblare.
Industrii care depind de mașinile de prelucrare a tuburilor
- Producția de automobile: Sistemele de evacuare, conductele de combustibil și de frână, tuburile structurale ale șasiului, conexiunile pentru aer condiționat și componentele cuștii de rulare necesită procesare de precizie a tubului de mare volum - o singură platformă de vehicul poate necesita 150–300 de componente individuale ale tubului
- HVAC și refrigerare: Ansamblu pentru îndoirea, evazarea și montarea tuburilor din cupru și aluminiu pentru bobine de aer condiționat și schimbător de căldură; cerințele de volum din acest sector depășesc adesea milioane de componente de tuburi pe an la o singură fabrică
- Aerospațial: Tuburi hidraulice din titan și oțel aliat, linii de sistem de combustibil și profile structurale care necesită cea mai înaltă precizie și trasabilitate completă a materialului
- Dispozitive medicale: Tuburi din oțel inoxidabil și titan pentru instrumente chirurgicale, echipamente de endoscopie și sisteme de implantare care necesită toleranțe extrem de fine și procesare compatibilă cu camera curată
- Energie și petrol și gaze: Țevi de proces, țevi de instrumente și bobine de linii hidraulice submarine care necesită capacitate de diametru mare și compatibilitate cu aliaje specializate
- Mobila si constructii: Secțiuni structurale goale, sisteme de balustradă și profile arhitecturale de tuburi tăiate, mitralate și formate la capăt pentru asamblare directă
Selectarea mașinii potrivite de prelucrare a tuburilor: criterii cheie
Materialul tubului și gama de diametre
Fiecare mașină de prelucrare a tuburilor este evaluată pentru un anumit tip de material și un interval de diametru exterior. Oțelul carbon, oțelul inoxidabil, aluminiul, cuprul și titanul au toate caracteristici diferite de duritate, ductilitate și elasticitate care determină forța necesară a mașinii, specificațiile sculelor și parametrii de proces. Înainte de cumpărare, asigurați-vă că orice mașină luată în considerare acoperă întregul diametru și intervalul de grosime a peretelui producției dvs. actuale și planificate pe termen scurt.
Cerințe privind volumul de producție și timpul ciclului
Potriviți durata de ciclu a mașinii cu producția zilnică necesară. De exemplu, o mașină de teșit cu două capete care prelucrează simultan ambele capete ale tubului 5-8 secunde pe parte produce 400–700 de părți pe oră - potrivite pentru volume anuale de câteva milioane de părți pe an. Pentru volume mai mici, cu schimbări frecvente de produs, o mașină cu un singur cap, cu o configurare mai rapidă și mai simplă, poate oferi o productivitate generală mai bună, în ciuda debitului maxim mai scăzut.
Nivelul de automatizare și cerințele de integrare
Luați în considerare nu doar mașina în sine, ci și conectivitatea acesteia cu echipamentele din amonte și din aval. Mașinile de prelucrare a tuburilor CNC ar trebui să accepte protocoale de comunicații industriale standard (de exemplu, Ethernet/IP, PROFINET sau OPC-UA) pentru integrarea cu sistemele MES din fabrică și manipularea robotică. Mașinile care nu pot comunica cu echipamentele adiacente necesită pași manuali de transfer care devin blocaje în liniile altfel automatizate.
Pentru cumpărătorii care evaluează opțiunile de aprovizionare, sectorul mașinilor de îndoit tuburi CNC din China s-a maturizat considerabil în ultimul deceniu. Producătorii chinezi de top produc acum mașini care îndeplinesc sau depășesc standardele internaționale de acuratețe și fiabilitate, oferă HMI și documentație completă în limba engleză și oferă asistență post-vânzare globală - făcându-le o alegere practică pentru echipele de achiziții care caută echipamente capabile la un cost de capital cu 30-50% mai mic decât mașinile echivalente fabricate în Occident.
Costul sculelor și flexibilitatea la schimbare
Pentru mediile de producție cu un mix larg de produse, costul și timpul de schimbare a sculelor sunt la fel de importante ca și costul unitar al mașinii. Sistemele de scule cu schimbare rapidă, interfețele de scule standardizate și bibliotecile mari de programe la bord minimizează costul efectiv pe număr de piesă în mediile de producție mixtă.
Întrebări frecvente despre mașinile de prelucrare a tuburilor
Care este diferența dintre mașinile de prelucrare a tuburilor NC și CNC?
Mașinile NC (Control numeric) utilizează control în buclă deschisă, unde sunt emise comenzi pentru acționarea axelor fără verificarea în timp real a feedback-ului de poziție. Mașinile CNC (Computer Numerical Control) folosesc servocomandă în buclă închisă care compară continuu pozițiile comandate cu feedback-ul real al codificatorului și corectează abaterile în timp real. În practică, mașinile CNC oferă toleranțe mai strânse, compensare mai bună a returului, capacitatea de simulare a traseului 3D și înregistrarea datelor pentru trasabilitate de calitate, ceea ce le face standardul pentru fabricarea de precizie a tuburilor.
O singură linie de producție poate gestiona mai multe diametre și materiale de tuburi?
Da, cu seturi de scule adecvate. Majoritatea Mașini CNC pentru prelucrarea tuburilor sunt proiectate cu dispozitive de fixare reglabile, scule interschimbabile și parametri programabili care permit prelucrarea unei game de diametre și materiale a tuburilor pe aceeași mașină. Cerința cheie este ca toate produsele din intervalul prevăzut să se încadreze în capacitatea nominală a mașinii pentru OD, grosimea peretelui și duritatea materialului. Schimbarea între dimensiunile tuburilor durează de obicei 15–45 de minute pentru un operator calificat pe o mașină CNC bine proiectată.
Cât de importantă este gestionarea lichidului de răcire în operațiunile de tăiere a tuburilor?
Gestionarea lichidului de răcire este esențială atât pentru calitatea tăierii, cât și pentru durata de viață a sculelor. Tăierea fără lichid de răcire adecvat generează căldură care întărește sau oxidează suprafața tăiată, produce bavuri care necesită operații suplimentare de debavurare și reduce dramatic durata de viață a pânzei de ferăstrău - adesea cu un factor de 3-5x în comparație cu tăierea răcită corespunzător. Ferăstraiele circulare automate moderne folosesc sisteme de ceață de ulei sau de lichid de răcire solubil în apă cu monitorizare automată a concentrației pentru a menține condiții optime de tăiere pe toată durata producției.
Ce întreținere este critică pentru menținerea exactă a mașinilor de prelucrare a tuburilor în timp?
Cele mai importante sarcini de întreținere pentru toate categoriile de mașini de prelucrare a tuburilor sunt: lubrifierea regulată a șinelor de ghidare și a mecanismelor de antrenare (prevenirea derivei de poziționare), monitorizarea calității fluidului hidraulic (contaminarea fluidului este cauza principală a defecțiunilor sistemului hidraulic la mașinile de îndoit și de formare a capătului), inspecția sculelor înainte de fiecare execuție de producție (uneltele uzate produc piesele în afara ansamblului periodic) utilizarea echipamentelor de măsurare de precizie pentru a verifica dacă axele mașinii rămân în limitele specificațiilor.
Direcția viitoare a mașinilor de prelucrare a tuburilor
Industria mașinilor de prelucrare a tuburilor evoluează rapid în trei direcții care vor defini capacitatea echipamentelor în următorul deceniu:
- Automatizare completă pentru stingerea luminii: Integrarea roboților colaborativi (coboți) pentru încărcarea și descărcarea tuburilor, combinată cu sistemele de inspecție a calității ghidate de viziune, permite producția pe timpul nopții complet fără echipaj - o capacitate deja implementată în fabricile de top pentru fabricarea tuburilor pentru automobile.
- Geamănul digital și simularea procesului: Înainte ca o nouă componentă de tub să fie angajată în producția fizică, software-ul digital twin simulează secvența completă de formare și îndoire pentru a verifica dacă componenta este fabricabilă, pentru a identifica zonele potențiale de coliziune și pentru a optimiza secvența de mișcare a axei pentru un timp minim de ciclu
- Întreținere predictivă activată IoT: Senzorii de pe componentele cheie ale mașinii (presiune hidraulică, curent motor, vibrații, temperatură) furnizează date în timp real către platformele de analiză în cloud care identifică defecțiunile în curs de dezvoltare înainte ca acestea să provoace timpi neplanificați — trecând întreținerea de la reactiv la predictiv și reducând opririle neplanificate cu până la 30–50% în facilitățile primilor adoptatori
